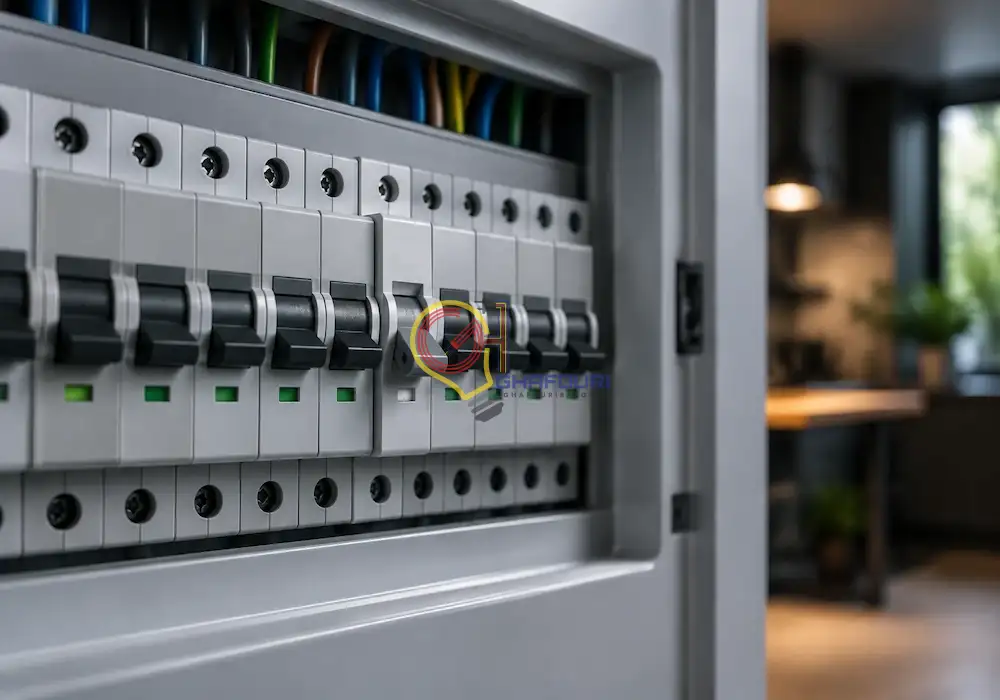

وقتی کلید مینیاتوری یک واحد مسکونی یا محل کار مرتباً قطع می‌شود، معمولاً یک اتفاق تصادفی نیست. این کلید برای محافظت از مدار برق در برابر جریان غیرعادی طراحی شده و زمانی که شرایط مدار از محدوده قابل‌قبول خارج شود، جریان را قطع می‌کند. بنابراین پیش از اینکه به فکر تعویض کلید یا استفاده از مدل آمپراژ بالاتر باشید، باید مشخص کنید چه عاملی باعث عملکرد آن شده است.
علت پریدن کلید مینیاتوری می‌تواند به افزایش بیش از حد بار، اتصال کوتاه، خرابی یک وسیله برقی، ایراد در سیم‌کشی یا حتی انتخاب نامناسب کلید مربوط باشد. تشخیص درست این مشکل اهمیت زیادی دارد؛ زیرا یک تصمیم اشتباه، به‌خصوص افزایش آمپراژ کلید بدون بررسی سیم‌ها، می‌تواند ایمنی مدار را کاهش دهد.
برای مشاوره رایگان، استعلام قیمت و خرید تجهیزات تابلو برق صنعتی با ما در ارتباط باشید.
برای پیدا کردن علت پریدن کلید مینیاتوری ابتدا باید بدانیم این تجهیز در چه شرایطی مدار را قطع می‌کند. کلید مینیاتوری یا MCB عمدتاً برای حفاظت در برابر دو وضعیت استفاده می‌شود:
نحوه قطع شدن نیز اطلاعات مهمی در اختیار شما قرار می‌دهد. اگر کلید چند دقیقه بعد از روشن شدن چند وسیله قطع شود، احتمال اضافه‌بار بیشتر است؛ اما اگر بلافاصله پس از روشن شدن یک دستگاه یا وصل کردن کلید، مدار قطع شود، باید اتصال کوتاه یا خرابی تجهیزات را جدی‌تر بررسی کرد.
| نحوه قطع شدن کلید | مواردی که باید بررسی شوند |
|---|---|
| بعد از مدتی کار کردن | اضافه‌بار و افزایش حرارت |
| بلافاصله پس از وصل کلید | اتصال کوتاه یا ایراد جدی مدار |
| هنگام روشن شدن یک وسیله خاص | خرابی همان دستگاه یا جریان راه‌اندازی |
| در زمان‌های نامنظم | سیم‌کشی، اتصالات یا خود کلید |
یکی از رایج‌ترین مواردی که در بررسی علت پریدن کلید مینیاتوری باید به آن توجه کرد، اضافه بار است. هر مدار الکتریکی ظرفیت مشخصی دارد و کلید مینیاتوری نیز بر اساس شرایط همان مدار انتخاب می‌شود. اگر چند وسیله پرمصرف هم‌زمان به یک مدار متصل باشند، مجموع جریان مصرفی ممکن است از ظرفیت مدار عبور کند. در چنین وضعیتی کلید عمل می‌کند تا از سیم‌ها و تجهیزات محافظت شود. برای نمونه، استفاده هم‌زمان از چند وسیله توان‌بالا مانند:
اگر کلید بلافاصله پس از وصل شدن دوباره پایین می‌آید، احتمال اتصال کوتاه باید بررسی شود. در اتصال کوتاه، جریان به شکل غیرعادی افزایش پیدا می‌کند و کلید مینیاتوری برای جلوگیری از آسیب بیشتر مدار را قطع می‌کند. اتصال کوتاه ممکن است در قسمت‌های مختلف سیستم برق اتفاق بیفتد؛ از کابل و پریز گرفته تا دوشاخه یا مدار داخلی یک وسیله برقی. برخی عوامل رایج عبارت‌اند از:

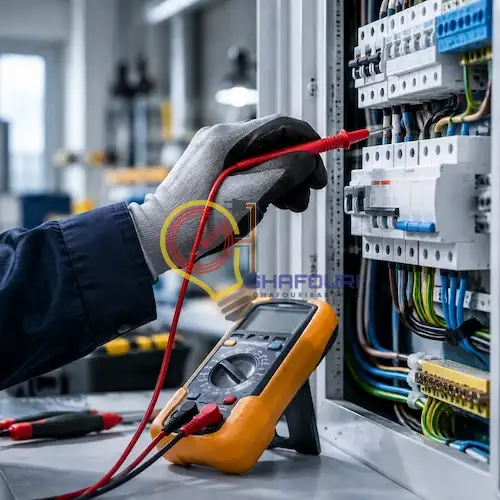

اگر با وجود قطع و وصل کلید، مشکل بلافاصله تکرار می‌شود، بهتر است از تلاش مداوم برای وصل کردن آن خودداری کنید. پیدا کردن محل خطا به تجهیزات اندازه‌گیری و در مواردی بررسی تخصصی سیم‌کشی نیاز دارد.
بیشتر بخوانید:
گاهی علت پریدن کلید مینیاتوری در خود مدار ساختمان نیست و یک وسیله برقی معیوب باعث ایجاد جریان غیرعادی می‌شود. این حالت معمولاً زمانی راحت‌تر تشخیص داده می‌شود که کلید دقیقاً هنگام روشن کردن یک دستگاه مشخص قطع شود. برای مثال، اگر هر بار با روشن کردن یک وسیله خاص کلید مدار قطع شود، همان دستگاه یکی از گزینه‌های اصلی برای بررسی است.
برای عیب‌یابی اولیه می‌توان تجهیزات غیرضروری را از پریز جدا کرد و سپس، در شرایط ایمن، عملکرد مدار را بررسی کرد. اگر با خارج کردن یک دستگاه مشکل برطرف شد، بهتر است آن وسیله تا زمان بررسی تخصصی دوباره استفاده نشود. نکته مهم این است که باز کردن وسایل برقی و دستکاری قطعات داخلی آن‌ها بدون دانش کافی می‌تواند خطر برق‌گرفتگی یا آسیب بیشتر ایجاد کند.
سیم‌کشی فرسوده یا آسیب‌دیده یکی دیگر از موارد مهم در بررسی علت پریدن کلید مینیاتوری است. عایق سیم‌ها ممکن است در اثر عمر بالا، گرمای زیاد، رطوبت، فشار مکانیکی یا اجرای نامناسب آسیب ببیند. در ساختمان‌های قدیمی، احتمال وجود چنین مشکلاتی بیشتر است؛ به‌خصوص اگر مدارها در گذشته چندین بار تغییر کرده یا بار مصرفی ساختمان افزایش پیدا کرده باشد. نشانه‌هایی که می‌توانند نیاز به بررسی سیم‌کشی را مطرح کنند شامل موارد زیر هستند:

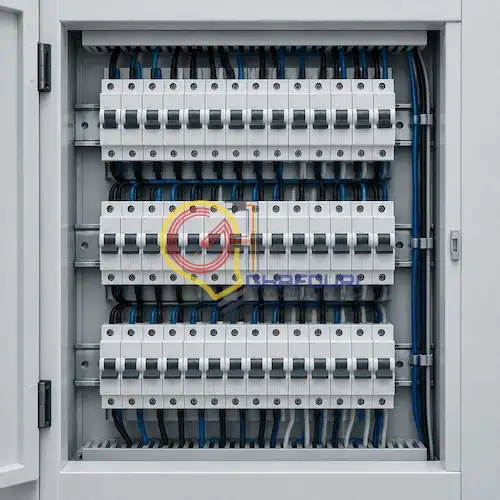

علت پریدن کلید مینیاتوری
انتخاب کلید مینیاتوری فقط بر اساس عدد آمپراژ انجام نمی‌شود. مقدار جریان نامی باید با سیم‌کشی و نوع مدار هماهنگ باشد. یکی از اشتباهات رایج این است که وقتی کلید مثلاً ۱۶ آمپر مرتباً قطع می‌شود، یک کلید ۲۰ یا ۲۵ آمپر جایگزین آن شود تا مشکل ظاهراً برطرف شود. چنین کاری بدون بررسی مدار می‌تواند خطرناک باشد؛ زیرا اگر سیم‌ها ظرفیت جریان بالاتر را نداشته باشند، حفاظت مناسب آن‌ها از بین می‌رود. در نتیجه، هنگام بررسی علت پریدن کلید مینیاتوری باید حداقل این موارد در کنار یکدیگر بررسی شوند:
| عامل | اهمیت |
|---|---|
| جریان مصرفی مدار | تعیین میزان بار |
| سطح مقطع سیم | تحمل جریان مدار |
| نوع مصرف‌کننده | مقاومتی، موتوری و… |
| آمپراژ کلید | هماهنگی با مدار |
| تیپ کلید | واکنش به جریان‌های لحظه‌ای |
| شرایط نصب | دما و وضعیت تابلو |
در بعضی مدارها، به‌خصوص مدارهایی که دارای موتور یا تجهیزات با جریان راه‌اندازی هستند، نوع تیپ کلید نیز اهمیت دارد. کلیدهای مینیاتوری با منحنی قطع متفاوت، در برابر جریان‌های لحظه‌ای رفتار یکسانی ندارند. به همین دلیل ممکن است در یک مدار مشخص، کلیدی که از نظر آمپراژ درست به نظر می‌رسد، در لحظه راه‌اندازی دستگاه قطع کند.
البته انتخاب تیپ C به‌عنوان یک راه‌حل عمومی برای جلوگیری از قطع شدن برق صحیح نیست. نوع کلید باید بر اساس طراحی مدار، مشخصات مصرف‌کننده و الزامات حفاظتی تعیین شود. اگر یک موتور، کمپرسور یا تجهیز دارای جریان راه‌اندازی بالا دارید، بهتر است انتخاب کلید را به فرد متخصص بسپارید.
گاهی علت پریدن کلید مینیاتوری مستقیماً به مقدار بار مربوط نیست و یک اتصال نامناسب باعث ایجاد حرارت در بخشی از مدار شده است. شل بودن سیم در ترمینال، اتصال نامناسب یا آسیب دیدن محل اتصال می‌تواند مقاومت موضعی ایجاد کند. در نتیجه، بخشی از انرژی به شکل گرما تلف می‌شود و دمای محل اتصال بالا می‌رود. وجود هر یک از نشانه‌های زیر نیازمند بررسی است:
اگر تمام بخش‌های مدار بررسی شده و مشکل همچنان ادامه دارد، خود کلید نیز باید مورد آزمایش قرار گیرد. کلید مینیاتوری ممکن است در اثر استهلاک، حرارت، آسیب مکانیکی یا شرایط نامناسب نصب عملکرد طبیعی خود را از دست بدهد. خرابی کلید معمولاً زمانی محتمل‌تر است که:
جهت مشاهده حجره اینترنتی
سخن پایانی
در نهایت، علت پریدن کلید مینیاتوری همیشه خرابی خود کلید نیست. اضافه‌بار، اتصال کوتاه، خرابی وسایل برقی، ایراد سیم‌کشی، اتصالات نامناسب، انتخاب نادرست کلید و حتی خرابی MCB می‌توانند باعث قطع مدار شوند. مهم‌ترین نکته این است که کلید مینیاتوری را صرفاً مزاحم در نظر نگیرید. قطع شدن آن می‌تواند نشانه‌ای از فعال شدن سیستم حفاظتی مدار باشد. ابتدا باید عامل ایجاد مشکل شناسایی شود و بعد راهکار مناسب انتخاب شود.
اگر کلید فقط در زمان استفاده هم‌زمان از چند وسیله قطع می‌شود، بررسی بار مدار اهمیت دارد. اگر بلافاصله پس از وصل کردن پایین می‌آید، احتمال اتصال کوتاه یا خرابی تجهیزات بیشتر است. همچنین در صورت مشاهده دود، جرقه، بوی سوختگی یا داغ شدن غیرعادی، بررسی تخصصی را به تأخیر نیندازید. با تشخیص صحیح علت پریدن کلید مینیاتوری می‌توان بدون تغییرات غیرضروری در تابلو، مشکل را برطرف و ایمنی مدار را حفظ کرد.
