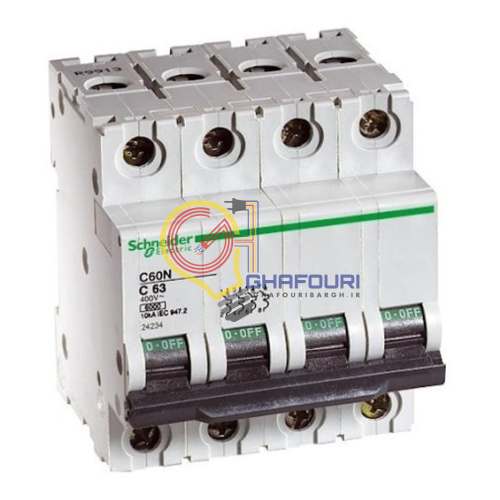

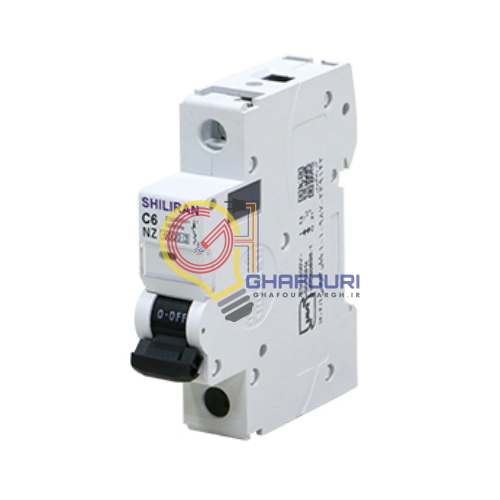

کلید مینیاتوری چیست؟ کلید مینیاتوری یکی از تجهیزات اساسی و پرکاربرد در سیستمهای برقی است که وظیفه حفاظت از مدارها در برابر اضافه جریان و اتصال کوتاه را بر عهده دارد. این قطعه کوچک و هوشمند با عملکرد سریع و دقیق، ایمنی و کارایی مدارهای الکتریکی را تضمین میکند.
استفاده از کلید مینیاتوری در مصارف خانگی، تجاری و صنعتی بسیار رایج است و به دلیل تنوع در انواع و ویژگیها، امکان انتخاب مناسب برای هر نوع مدار را فراهم میکند. در این مقاله، به بررسی عملکرد، انواع و کاربردهای کلید مینیاتوری خواهیم پرداخت تا اهمیت این تجهیز مهم در سیستمهای برقی را بهتر درک کنیم.
جهت مشاوره رایگان و ثبت سفارش
| نوع کلید مینیاتوری | ویژگیها | کاربردها |
|---|---|---|
| نوع B | حساسیت بالا، قطع جریان بین 3 تا 5 برابر جریان نامی. | مناسب برای مصارف خانگی و مدارهایی با نوسانات جریان کم. |
| نوع C | حساسیت متوسط، قطع جریان بین 5 تا 10 برابر جریان نامی. | مناسب برای مصارف تجاری و صنعتی سبک، مانند موتورهای کوچک و تجهیزات روشنایی. |
| نوع D | حساسیت پایین، قطع جریان بین 10 تا 20 برابر جریان نامی. | مناسب برای مصارف صنعتی سنگین، مانند ترانسفورماتورها و ماشینآلات صنعتی. |
| نوع K | حساسیت بالا برای جریانهای لحظهای و اضافه بار. | مناسب برای تجهیزات الکتریکی حساس مانند ترانسفورماتورها و موتورها. |
| نوع Z | حساسیت بسیار بالا، قطع جریان بین 2 تا 3 برابر جریان نامی. | مناسب برای مدارهای الکترونیکی حساس و تجهیزات دقیق. |
کلید مینیاتوری از مدارهای روشنایی در برابر اضافه جریان محافظت میکند و از سوختن سیمها یا تجهیزات جلوگیری مینماید.
این کلیدها از آسیب به وسایل برقی خانگی در اثر اتصال کوتاه جلوگیری میکنند و امنیت سیستم برق خانه را افزایش میدهند.
در محیطهای صنعتی، برای جلوگیری از آسیب به موتورهای الکتریکی در صورت اضافه بار یا خطا، از کلید مینیاتوری استفاده میشود.
این کلیدها مانع عبور جریان بیش از حد از ترانسفورماتور میشوند و از داغ شدن یا سوختن آن جلوگیری میکنند.
کلیدهای مینیاتوری با واکنش سریع به افزایش جریان، از تجهیزات دقیق و گرانقیمت در کارخانهها محافظت میکنند.
با جلوگیری از آسیب به بخشهای مختلف مدار، این کلیدها موجب پایداری و کارایی بیشتر شبکه برق میشوند.
نصب آسان و اندازه کوچک کلید مینیاتوری، آن را گزینهای ایدهآل برای تابلوهای برق در خانه و کارخانه میسازد.
انواع مختلف این کلیدها (B، C، D) امکان انتخاب متناسب با نوع مصرف خانگی یا صنعتی را فراهم میسازد.
کلید مینیاتوری و فیوز مینیاتوری هر دو وظیفه حفاظت از مدارهای الکتریکی در برابر اضافه جریان و اتصال کوتاه را دارند، اما تفاوتهای مهمی در عملکرد و کاربرد آنها وجود دارد. فیوز مینیاتوری یک قطعه ساده است که با عبور جریان بیش از حد، سیم داخلی آن ذوب شده و مدار را قطع میکند؛ این فرآیند غیرقابل بازگشت است و نیاز به تعویض فیوز دارد.
در مقابل، کلید مینیاتوری یک تجهیز الکترومکانیکی است که با استفاده از مکانیزمهای حرارتی و الکترومغناطیسی، جریان اضافی را قطع میکند و قابلیت تنظیم مجدد دارد. همچنین، کلید مینیاتوری میتواند بهعنوان یک سوئیچ برای قطع و وصل جریان در مدار استفاده شود، در حالی که فیوز چنین قابلیتی ندارد. این ویژگیها کلید مینیاتوری را به گزینهای کاربردیتر و اقتصادیتر برای حفاظت مدارها تبدیل کردهاند.
بیشتر بخوانید:
فیوزهای مینیاتوری نوعی از فیوزها هستند که میتوانند از مدارات در برابر جریان اتصال کوتاه و جریان اضافهبار محافظت نمایند. این فیوز، از دو مکانیسم استفاده میکند؛ تشخیص و قطع جریان اتصالکوتاه، به وسیلهٔ یک سیمپیچ با تعداد دور کم و قطر زیاد انجام میشود. با عبور جریان اتصال کوتاه (که بسیار زیاد است)، سیم پیچ، ناگهان به یک آهنربای قوی تبدیل شده، کنتاکت فیوز را قطع کرده و جریان مدار را به سرعت قطع میکند.
نصب کلید مینیاتوری نیازمند دقت و رعایت نکات ایمنی است. ابتدا باید برق اصلی را قطع کنید تا از خطر برقگرفتگی جلوگیری شود. سپس، کلید مینیاتوری را بر روی ریل استاندارد نصب کنید؛ این ریل باید بهدرستی به تابلو برق متصل شده باشد. سیمهای ورودی و خروجی را به ترمینالهای مربوطه متصل کنید، بهطوری که اتصال محکم و بدون لغزش باشد.
توجه داشته باشید که سیمهای برقدار به ترمینال ورودی و سیمهای مصرفکننده به ترمینال خروجی متصل شوند. در نهایت، پس از اطمینان از نصب صحیح، برق اصلی را وصل کرده و عملکرد کلید را بررسی کنید. رعایت این مراحل، ایمنی و کارایی مدار را تضمین میکند.
کلید مینیاتوری (MCB) و کلید اتوماتیک (MCCB) هر دو برای حفاظت مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شدهاند، اما تفاوتهای مهمی دارند. کلید مینیاتوری معمولاً برای جریانهای پایینتر و مصارف خانگی یا تجاری سبک استفاده میشود و ظرفیت قطع جریان آن محدودتر است.
در مقابل، کلید اتوماتیک برای جریانهای بالاتر و کاربردهای صنعتی و تجاری طراحی شده و قابلیت تنظیم جریان قطع را دارد. همچنین، کلید اتوماتیک به دلیل ساختار مقاومتر و امکانات پیشرفتهتر، در سیستمهای بزرگ و پیچیده مورد استفاده قرار میگیرد. این تفاوتها باعث میشود هر کدام از این کلیدها در شرایط خاصی بهترین عملکرد را ارائه دهند.
✔️ واکنش سریع: در برابر اضافه جریان و اتصال کوتاه بهسرعت عمل میکند.کلید مینیاتوری چیست
✔️ اندازه کوچک: فضای کمی اشغال میکند و برای تابلوهای کوچک ایدهآل است.
✔️ نصب آسان: بهراحتی روی ریل استاندارد نصب میشود.
✔️ هزینه اقتصادی: قیمت مناسب و نگهداری کمهزینه دارد.
✖️ ظرفیت محدود: برای جریانهای بالا و کاربردهای صنعتی سنگین مناسب نیست.✖️ عدم تنظیمپذیری: جریان قطع آن قابل تنظیم نیست.✖️ محدودیت در کاربرد: بیشتر برای مصارف خانگی و تجاری سبک استفاده میشود.✖️ دوام کمتر: نسبت به کلیدهای اتوماتیک در شرایط سخت دوام کمتری دارد.
برای انتخاب کلید مینیاتوری مناسب، باید به چند معیار کلیدی توجه کرد. ابتدا ظرفیت جریان نامی کلید را بر اساس نیاز مدار مشخص کنید تا از حفاظت مناسب در برابر اضافه جریان اطمینان حاصل شود. سپس، نوع کلید مینیاتوری (مانند B، C، یا D) را با توجه به حساسیت مورد نیاز مدار انتخاب کنید؛ بهعنوان مثال، نوع B برای مصارف خانگی و نوع D برای مصارف صنعتی مناسب است.کلید مینیاتوری چیست
ولتاژ کاری کلید نیز باید با ولتاژ مدار هماهنگ باشد. همچنین، کیفیت ساخت و برند معتبر از اهمیت بالایی برخوردار است تا از عملکرد مطمئن و طول عمر بالا اطمینان حاصل شود. در نهایت، شرایط محیطی مانند دما و رطوبت نیز باید در نظر گرفته شود تا کلید مینیاتوری در شرایط مختلف بهخوبی عمل کند. رعایت این معیارها به انتخاب بهینه و ایمن کمک میکند.
حفاظت از چراغها و تجهیزات روشنایی در برابر اضافه جریان.
جلوگیری از آسیب به وسایل الکتریکی متصل به پریزها.
حفاظت از موتورهای کوچک و متوسط در برابر اتصال کوتاه.
استفاده در مدارهای قدرت و تجهیزات صنعتی سنگین.
حفاظت از ترانسفورماتورها در برابر جریانهای غیرمجاز.
جلوگیری از آسیب به سیستمهای گرمایشی برقی.
حفاظت از تجهیزات دقیق و حساس در برابر نوسانات جریان.
جهت مشاهده حجره اینترنتی
💬 سخن پایانی:
کلید مینیاتوری با عملکرد سریع و ایمن خود، نقش مهمی در حفاظت از مدارهای الکتریکی ایفا میکند. با شناخت انواع، کاربردها و نحوه انتخاب این کلید، میتوان ایمنی سیستمهای برقی را به شکل قابل توجهی بهبود بخشید. استفاده از کلید مینیاتوری، انتخابی هوشمندانه برای کاهش خطرات الکتریکی و افزایش کارایی مدارهاست.
امیدوارم از توضیحات و اطلاعات ارائه شده لذت برده باشید و برایتان مفید واقع شده باشد.کلید مینیاتوری چیست
