کلید محافظ جان یکی از مهمترین تجهیزات حفاظتی در سیستمهای برق خانگی، تجاری و صنعتی است که با تشخیص نشتی جریان به زمین، جان افراد و تجهیزات برقی را محافظت میکند. نصب درست این کلید و رعایت نکات ایمنی در استفاده از آن، میتواند از وقوع خطرات برقگرفتگی و آسیب به سیستم برق جلوگیری کند. در این مقاله به نصب و نکات ایمنی کلید محافظ جان میپردازیم.
جهت مشاوره رایگان و ثبت سفارش
کلید محافظ جان که به انگلیسی Residual Current Device (RCD) یا Residual Current Circuit Breaker (RCCB) نیز گفته میشود، به گونهای طراحی شده که جریانهای نشت برق را شناسایی و در کسری از ثانیه مدار را قطع میکند. این ویژگی باعث میشود که در صورت تماس مستقیم یا غیرمستقیم افراد با جریان برق، خطر برقگرفتگی کاهش یابد. کلید محافظ جان برای انواع مدارها و تجهیزات با جریانهای مختلف موجود است و معمولاً در کنار کلیدهای مینیاتوری یا کلید اتوماتیک نصب میشود.
برای نصب کلید محافظ جان، داشتن ابزار و تجهیزات مناسب اهمیت زیادی دارد تا هم ایمنی نصب تضمین شود و هم عملکرد کلید به درستی انجام گیرد. هر کدام از ابزارها و تجهیزات نقش خاصی در فرآیند نصب دارند:
انتخاب کلید محافظ جان با جریان نامی مناسب، اولین و مهمترین گام است. جریان نامی معمولاً بر اساس کاربرد و محیط انتخاب میشود:
برای منازل و محیطهای خانگی، جریان نشت ۳۰ میلیآمپر معمولاً کافی است.
برای محیطهای صنعتی یا مدارهای با بار بالاتر، جریان نشت بالاتر مانند ۶۰ یا ۱۰۰ میلیآمپر ممکن است نیاز باشد.
انتخاب جریان نامی مناسب، باعث میشود کلید در هنگام وقوع نشت جریان برق، سریع و مؤثر مدار را قطع کند و خطر برقگرفتگی کاهش یابد.
پیچگوشتی: برای محکم کردن پیچهای ترمینالها و نصب کلید روی ریل استفاده میشود. پیچها باید محکم و بدون لغزش بسته شوند تا اتصال سیمها مطمئن باشد.
انبردست: برای گرفتن، خم کردن یا قطع سیمها در هنگام نصب کاربرد دارد. همچنین، انبردست کمک میکند تا سیمها به صورت منظم و مرتب به ترمینالها متصل شوند.
داشتن ابزار با کیفیت و استاندارد، خطر آسیب به کلید یا سیمها را کاهش میدهد.
قبل از اتصال سیمها، لازم است که جریان و ولتاژ بررسی شود:
فازمتر: برای شناسایی فاز و نول و اطمینان از قطع بودن برق قبل از نصب استفاده میشود.
مولتیمتر: میتواند جریان نشت و ولتاژ مدار را اندازهگیری کند تا از صحت نصب اطمینان حاصل شود.
استفاده از این ابزارها ایمنی تکنسین و تجهیزات را تضمین میکند و از اشتباهات فنی جلوگیری میکند.
کابلها باید از نوع استاندارد و با عایق مقاوم انتخاب شوند تا از خطرات ناشی از جریان نشت یا اتصال کوتاه جلوگیری شود.
سطح مقطع سیم باید با جریان بار متصل شده همخوانی داشته باشد؛ برای مثال، برای کلیدهای خانگی معمولاً سیم ۲.۵ تا ۴ میلیمتر مربع مناسب است.
سیمها باید کوتاه و مرتب باشند تا هنگام نصب روی ریل، دچار پیچیدگی یا شل شدن نشوند.
انتخاب سیم مناسب، نه تنها ایمنی را افزایش میدهد، بلکه عملکرد کلید محافظ جان را نیز بهبود میبخشد.
ریل DIN: اکثر کلیدهای محافظ جان برای نصب روی ریل DIN استاندارد طراحی شدهاند. ریل باید محکم و بدون خمیدگی باشد تا کلید در جای خود ثابت بماند.
تابلو برق استاندارد: تابلو باید فضای کافی برای نصب کلید، سیمکشی و سایر تجهیزات حفاظتی داشته باشد. همچنین، دسترسی به کلید باید راحت باشد تا در مواقع اضطراری بتوان آن را قطع کرد.
استفاده از تابلو استاندارد، امکان نصب مرتب و منظم سیمها را فراهم میکند و خطر کوتاه شدن مدار یا آسیب به تجهیزات را کاهش میدهد.
۱. قطع برق اصلی: قبل از هر اقدامی، برق کل ساختمان را از طریق کنتور اصلی قطع کنید تا از بروز خطر برقگرفتگی جلوگیری شود.
۲. انتخاب محل مناسب: کلید محافظ جان باید در تابلو برق و در دسترس نصب شود تا در مواقع ضروری بتوان آن را سریعاً قطع کرد.
۳. نصب روی ریل DIN: کلید محافظ جان روی ریل تابلو نصب میشود. اطمینان حاصل کنید که ریل استاندارد و محکم است.
4. اتصال سیمها: سیم فاز و نول ورودی را به ترمینال ورودی کلید و سیمهای خروجی را به مدارهای مورد نظر متصل کنید. رعایت رنگبندی استاندارد (فاز قرمز یا قهوهای و نول آبی) ضروری است.
5. تست اولیه: پس از نصب، کلید را با استفاده از دکمه تست (Test) بررسی کنید تا از عملکرد صحیح آن اطمینان حاصل شود. فشار دادن این دکمه باید جریان مدار را قطع کند.

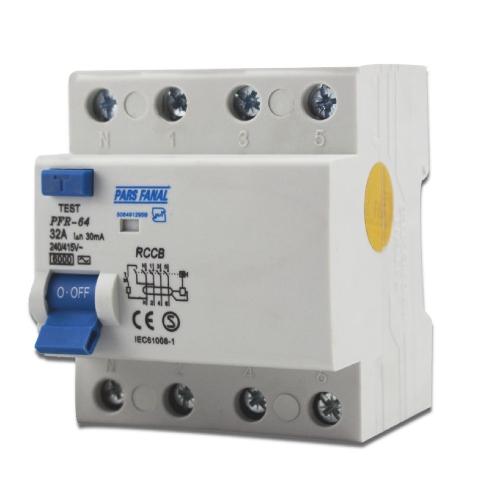

مراحل نصب کلید محافظ جان
انتخاب جریان نامی مناسب: برای محیطهای خانگی معمولاً جریان نشت ۳۰ میلیآمپر کافی است، اما برای محیطهای صنعتی جریانهای بالاتر ممکن است نیاز باشد.
نصب توسط فرد متخصص: کلید محافظ جان باید توسط تکنسین برق دارای تجربه نصب شود تا از هرگونه اشتباه و خطر احتمالی جلوگیری شود.
بررسی اتصال سیمها: از محکم بودن اتصالات و عدم وجود قطعی یا شل شدن سیمها اطمینان حاصل کنید.
فاصله مناسب از رطوبت و حرارت: کلید را در مکان خشک و خنک نصب کنید تا از آسیب دیدن تجهیزات جلوگیری شود.
تست منظم: کلید محافظ جان باید حداقل ماهی یک بار با دکمه تست آزمایش شود تا عملکرد آن تضمین شود.
در نصب کلید محافظ جان، برخی اشتباهات رایج وجود دارد که میتواند عملکرد آن را مختل کرده و خطرات ایمنی ایجاد کند. یکی از این اشتباهات، نصب کلید بدون رعایت رنگبندی صحیح سیمها است که میتواند باعث عملکرد نادرست کلید و قطع نشدن مدار در شرایط اضطراری شود. استفاده از کلید محافظ جان با جریان نامی نامناسب برای نوع مدار نیز مشکل دیگری است که ممکن است باعث فعال نشدن کلید هنگام نشت جریان یا قطع شدن زودهنگام مدار شود. نصب کلید در مکانهای مرطوب بدون محافظت کافی، خطر زنگ زدگی و آسیب به تجهیزات را افزایش میدهد و عمر کلید را کاهش میدهد. همچنین، عدم تست کلید پس از نصب یکی از اشتباهات شایع است که میتواند ریسک برقگرفتگی و آسیب به تجهیزات برقی را افزایش دهد و امنیت کاربران را تهدید کند. رعایت نکات ایمنی و استانداردها در نصب، از بروز این مشکلات جلوگیری میکند.

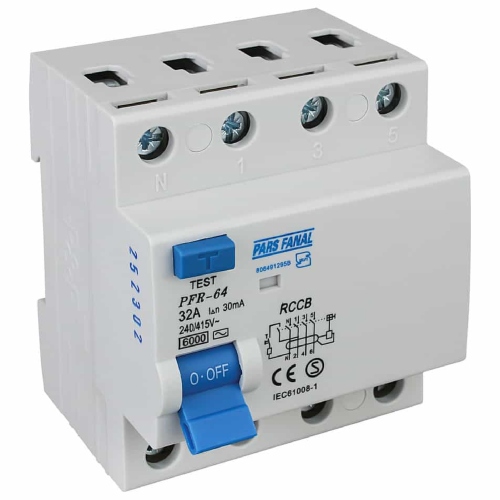

روش نصب و نکات ایمنی کلید محافظ جان
نصب صحیح کلید محافظ جان مزایای فراوانی دارد که باعث افزایش ایمنی سیستمهای برقی میشود. نخست، این کلید از جان افراد محافظت میکند و در صورت تماس با جریان نشت برق، از برقگرفتگی جلوگیری میکند. دوم، نصب آن باعث حفاظت از تجهیزات برقی میشود و خطر آسیب دیدن دستگاهها و لوازم برقی را کاهش میدهد. سوم، کلید محافظ جان میتواند خطر آتشسوزی را کاهش دهد، زیرا جریان نشتی برق ممکن است موجب ایجاد حرارت و جرقه شود و عملکرد درست کلید این مشکل را کنترل میکند. در نهایت، نصب کلید محافظ جان بهعنوان یک استاندارد ایمنی در ساختمانهای مدرن توصیه میشود و ایمنی کلی ساختمان را به طور چشمگیری افزایش میدهد.
برای حفظ عملکرد صحیح کلید محافظ جان، انجام تست و نگهداری منظم ضروری است. تست ماهیانه کلید با استفاده از دکمه تست، یکی از مهمترین اقدامات است؛ فشار دادن این دکمه باید منجر به قطع مدار شود و نشاندهنده عملکرد صحیح کلید باشد. علاوه بر این، بررسی اتصال سیمها هر چند ماه یکبار اهمیت دارد تا مطمئن شوید ترمینالها شل یا آسیبدیده نیستند و اتصالات محکم باقی ماندهاند. همچنین، تمیز کردن سطح کلید از گرد و غبار، از اختلال در عملکرد مکانیکی دکمهها جلوگیری میکند و طول عمر کلید را افزایش میدهد. رعایت این اقدامات ساده اما مؤثر، ایمنی سیستم برق و کارایی کلید محافظ جان را تضمین میکند.
جهت مشاهده حجره اینترنتی
سخن پایانی
کلید محافظ جان یک ابزار ضروری برای حفاظت از جان انسانها و تجهیزات برقی است. نصب صحیح، انتخاب جریان نامی مناسب، رعایت نکات ایمنی و تست منظم، کلید را به یک محافظ قابل اعتماد در سیستم برق تبدیل میکند. توجه به جزئیات نصب و استفاده از خدمات یک تکنسین برق ماهر، تضمینی برای بهرهمندی از عملکرد طولانی و ایمن کلید محافظ جان است.
با رعایت این موارد، نه تنها امنیت افراد افزایش مییابد، بلکه عمر تجهیزات برقی و تابلو برق نیز طولانیتر میشود و ریسکهای ناشی از نشت جریان برق به حداقل میرسد.
