امروزه با گسترش تجهیزات الکتریکی در منازل، ادارات و صنایع، بحث ایمنی برق اهمیت بسیار زیادی پیدا کرده است. برق با وجود مزایای بیشمار، میتواند در صورت بروز خطاها و نشتی جریان، خطرات جبرانناپذیری به همراه داشته باشد. یکی از تجهیزاتی که برای افزایش ایمنی و جلوگیری از برقگرفتگی به کار میرود، کلید محافظ جان یا RCD (Residual Current Device) است. درک نحوه عملکرد کلید محافظ جان در مدار برق به ما کمک میکند تا بدانیم این وسیله چگونه جان انسان و تجهیزات برقی را از آسیبهای احتمالی محافظت میکند.
در این مقاله، بهطور جامع به بررسی نحوه عملکرد کلید محافظ جان در مدار برق، اجزا، کاربردها، مزایا، نکات نصب و همچنین مقایسه آن با سایر وسایل حفاظتی میپردازیم.
کلید محافظ جان یک کلید حفاظتی است که در مدارهای الکتریکی برای جلوگیری از برقگرفتگی و همچنین جلوگیری از بروز آتشسوزی ناشی از نشتی جریان مورد استفاده قرار میگیرد. این کلید با مقایسه جریان رفت و برگشت مدار، هرگونه اختلاف و نشتی جریان را شناسایی کرده و در کسری از ثانیه مدار را قطع میکند.
زمانی که صحبت از نحوه عملکرد کلید محافظ جان در مدار برق میشود، در واقع منظور ما همین فرآیند تشخیص اختلاف جریان و عملکرد سریع کلید برای جلوگیری از خطر است.
اگر فردی به صورت ناخواسته با سیم برق تماس پیدا کند، جریان بسیار کوچکی از بدن او عبور میکند که توسط کلید محافظ جان شناسایی شده و مدار قطع میشود.
بسیاری از وسایل الکترونیکی در برابر نشتی جریان آسیبپذیر هستند.
نشتی جریان میتواند منجر به داغ شدن سیمها و بروز آتشسوزی شود.
امروزه در بسیاری از کشورها نصب کلید محافظ جان بهعنوان یک الزام ایمنی مطرح است.
اساس کار کلید محافظ جان بر قانون جریانهای الکتریکی استوار است. در یک مدار سالم، جریان عبوری از فاز و نول با هم برابر هستند. کلید محافظ جان این دو جریان را بهطور مداوم مقایسه میکند. در صورتی که تفاوتی بین آنها وجود داشته باشد (به دلیل نشتی جریان)، کلید به صورت خودکار مدار را قطع میکند.
اندازهگیری جریان ورودی (فاز) و خروجی (نول) توسط ترانس جریان داخلی کلید.
مقایسه جریان رفت و برگشت؛ در شرایط عادی، این دو مقدار یکسان هستند.
تشخیص اختلاف جریان: اگر حتی مقدار کمی (مثلاً ۳۰ میلیآمپر) اختلاف وجود داشته باشد، به معنی نشتی است.
قطع مدار در کمتر از ۰.۰۳ ثانیه؛ این سرعت عمل باعث میشود آسیب جدی به افراد وارد نشود.
به همین دلیل وقتی درباره نحوه عملکرد کلید محافظ جان در مدار برق صحبت میکنیم، باید بدانیم که این کلید کوچکترین خطا را تشخیص میدهد و برای ایمنی بسیار حیاتی است.
مشاهده محصول:

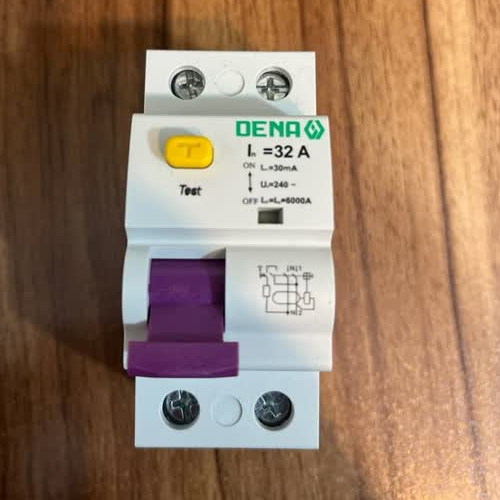

برای درک بهتر نحوه عملکرد کلید محافظ جان در مدار برق، باید اجزای اصلی آن را بشناسیم:
جزء کلید محافظ جان |
توضیح عملکرد |
|---|---|
| ترانس جریان (CT) | قلب کلید محافظ جان که جریان فاز و نول را اندازهگیری میکند و اختلاف جریان را تشخیص میدهد. |
| مدار مغناطیسی | جریان اختلافی را تقویت کرده و مکانیزم قطعکننده را فعال میکند. |
| کلید مکانیکی قطعکننده | بخش فیزیکی که در صورت بروز خطا، مدار را قطع میکند تا از برقگرفتگی یا آسیب تجهیزات جلوگیری شود. |
| دکمه تست (TEST) | برای بررسی عملکرد صحیح کلید و اطمینان از آمادگی آن در مواقع اضطراری استفاده میشود. |
در بررسی نحوه عملکرد کلید محافظ جان در مدار برق باید به انواع آن نیز توجه کرد:
کلید محافظ جان نوع AC: تنها برای جریان متناوب مناسب است.
کلید محافظ جان نوع A: علاوه بر جریان متناوب، جریانهای نشتی مستقیم پالسی را نیز شناسایی میکند.
کلید محافظ جان نوع B: برای سیستمهایی با جریانهای مستقیم و متناوب پیچیده (مانند سیستمهای صنعتی).
کلید محافظ جان نوع S (Selectivity): با تأخیر زمانی، مناسب برای شبکههای چندمرحلهای.

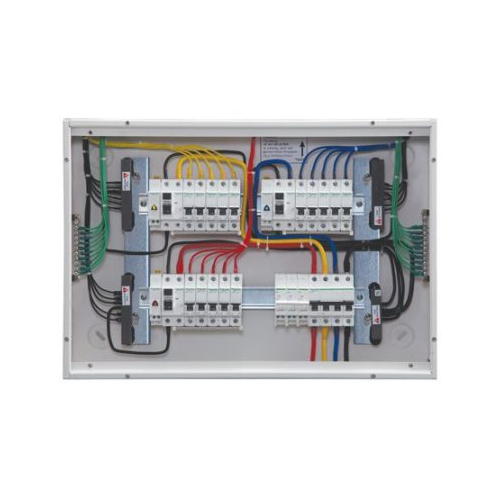

کلید محافظ جان در مدار برق کاربردهای متنوع و حیاتی دارد که اهمیت آن را در حفاظت از جان انسان و تجهیزات نشان میدهد. در منازل مسکونی، این کلید از افراد در برابر برقگرفتگی و همچنین از وسایل برقی خانگی در برابر آسیبهای ناشی از نشتی جریان محافظت میکند. در ادارات و ساختمانهای تجاری، استفاده از کلید محافظ جان میتواند از خسارتهای مالی ناشی از آتشسوزی جلوگیری کند و ایمنی محیط کار را افزایش دهد.
در کارخانهها و صنایع، این کلید نقش مهمی در حفاظت از دستگاههای صنعتی حساس دارد و از توقف ناگهانی تولید به دلیل خطاهای برقی جلوگیری میکند. علاوه بر این، در محیطهای مرطوب مانند حمامها و استخرها که خطر برقگرفتگی افزایش مییابد، نصب کلید محافظ جان ضروری است تا ایمنی افراد تضمین شود و حوادث ناخواسته به حداقل برسد.
گاهی افراد تفاوت بین کلید محافظ جان، فیوز و کلید مینیاتوری را نمیدانند، در حالی که هر کدام کاربرد و وظیفه خاص خود را دارند. فیوز در برابر افزایش جریان و اتصال کوتاه عمل میکند و در صورت عبور جریان بیش از حد، با ذوب شدن فلز داخلی مدار را قطع میکند. کلید مینیاتوری یا MCB نیز مشابه فیوز عمل میکند اما قابلیت قطع و وصل مجدد دارد و راحتتر قابل استفاده است.
در مقابل، کلید محافظ جان صرفاً برای حفاظت از جان افراد و جلوگیری از نشتی جریان طراحی شده و هیچ نقشی در قطع جریان ناشی از اتصال کوتاه ندارد. بنابراین، کلید محافظ جان مکمل فیوز و مینیاتوری است و نصب هر سه در مدارهای برق استاندارد باعث افزایش ایمنی کامل سیستم میشود.
سخن پایانی
در این مقاله بهطور جامع نحوه عملکرد کلید محافظ جان در مدار برق بررسی شد. همانطور که اشاره شد، اساس کار این کلید بر مقایسه جریان رفت و برگشت مدار است و در صورت بروز اختلاف، مدار را در کسری از ثانیه قطع میکند. این وسیله حفاظتی نقش حیاتی در جلوگیری از برقگرفتگی، آتشسوزی و حفاظت از تجهیزات دارد.
بنابراین در هر ساختمان مسکونی، تجاری یا صنعتی، نصب کلید محافظ جان یک الزام جدی برای تأمین امنیت جانی و مالی است. درک درست از نحوه عملکرد کلید محافظ جان در مدار برق به ما کمک میکند تا با آگاهی بیشتری نسبت به انتخاب و نگهداری این تجهیز اقدام کنیم.
